北斗短報文收發系統又稱便攜式氣象水文數據北斗傳輸系統，北斗短報文收發系統是基于中國自主研發的北斗衛星導航系統推出的短報文通信服務，無需依賴地面網絡即可實現文字信息的發送與接受，滿足了在無地面網絡覆蓋情況下的通信需求，為應急救援，搜救項目，漁業等提供了更加便捷，快速，高效的通訊和導航服務

一、北斗短報文收發系統產品簡介

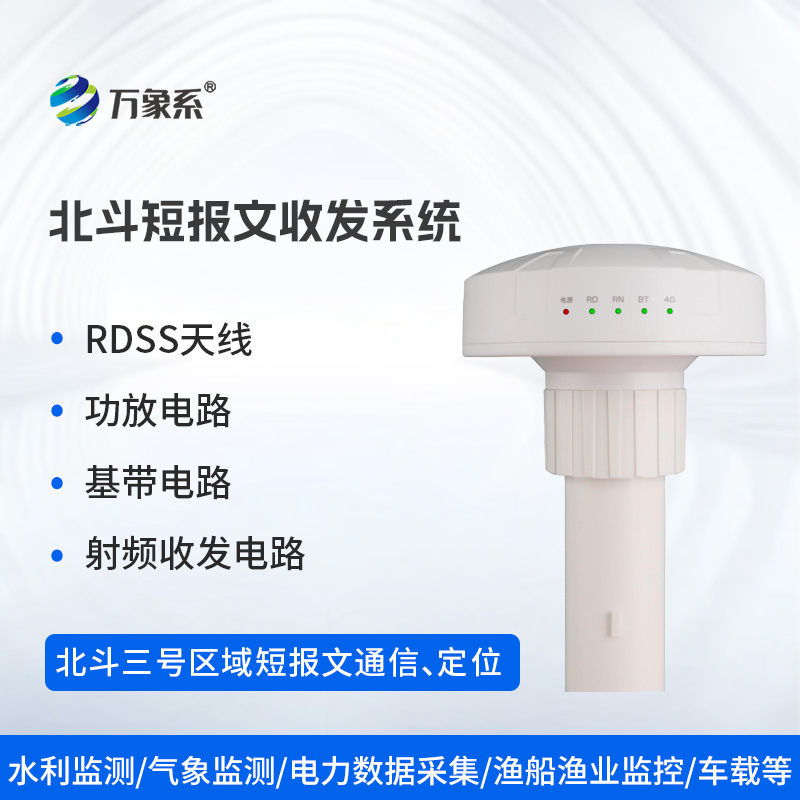

       北斗三號數傳終端是一款支持北斗三號區域短報文通信、定位的通用型通信終端（以下簡稱北斗終端），采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，支持北斗RDSS和RNSS，實現RDSS的雙向短報文通信、及RNSS的定位和授時功能。通過配置支持RS232、RS485串口等有線通信的數據傳輸，實現網絡數據傳輸無縫連接；可提供位置服務、數據采集、信息上報等多功能服務；并配有專用的固定結構，安裝使用極為方便。

   該終端主要應用于水利監測、氣象監測、電力數據采集、漁船漁業監控、車載等行業；為滿足野外、沙漠等惡劣環境的使用，北斗終端采用IP67防護等級要求設計。目前已經在公安、特種車輛、水利監測、應急救援系統中得到廣泛應用。

二、北斗短報文收發系統技術參數
1.電源：穩壓電壓DC12，電流3A
2.功率：發送功率36W，待機功率1w
3.標配北斗卡：傳輸容量260字節，報文服務1年
4.RDSS指標：通訊成功率95%
5.發射頻率：Lf0、Lf1、Lf2。
6.信息傳輸方式：漢字、代碼、混編
7.安裝角度：天線正垂直朝上，天線正上方無遮擋，避免安裝在強磁信號干擾的地方，比如高壓電塔，大功率基站等
8.對外數據接口：RS485、RS232
9.可靠性：工作溫度-20℃～+70℃，貯存溫度-40℃～+85℃，防護能力IP67。

三、線纜說明

四、指示燈說明

五、啟動說明
將主機線纜的VCC（12V）（紅色）線纜連接外置電源+，GND線纜（黑色）連接外置電源-，5顆指示燈同時亮，設備通過自檢，正常開機。
